Ground Zero GZUC 65.3SQX

В начале было слово… И слово было «Радиоактивность», и было оно линейкой мощных компонентов Ground Zero Radioactive. Потом появилась линейка сверхмощных компонентов Plutonium. А потом – соревновательные компоненты для SQ, и назвали их Uranium…

МИРНЫЙ АТОМ

Ну, на самом деле всё было намного сложнее и не столь последовательно – но ведь и Библия даёт картину сотворения мира в популярном изложении. В названиях компонентов уважаемой марки «засветились» не только радиоактивные элементы таблицы Менделеева, но это отдельная тема.

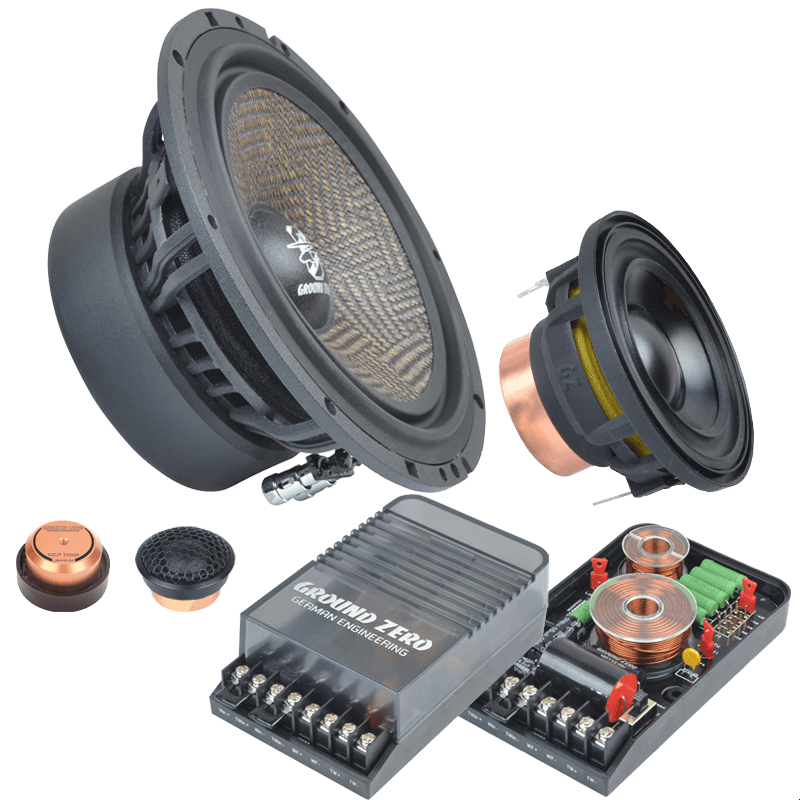

Сегодня предмет нашего интереса – компонентная трёхполосная акустика GZUC 65.3QX. По основным признакам – классика и традиция, даже появилась на свет она вполне классическим образом: к успешному двухполосному комплекту GZUC 650SQX добавили среднечастотную головку GZUF 60SQX, и это тот случай, когда третий оказался не лишним. Мидбасовая головка в таком сочетании позиционируется уже как Kickbass, и при установке в кик-панели среднечастотный диапазон придётся передать другому излучателю. Впрочем, и при установке в дверь это тоже не бывает лишним.

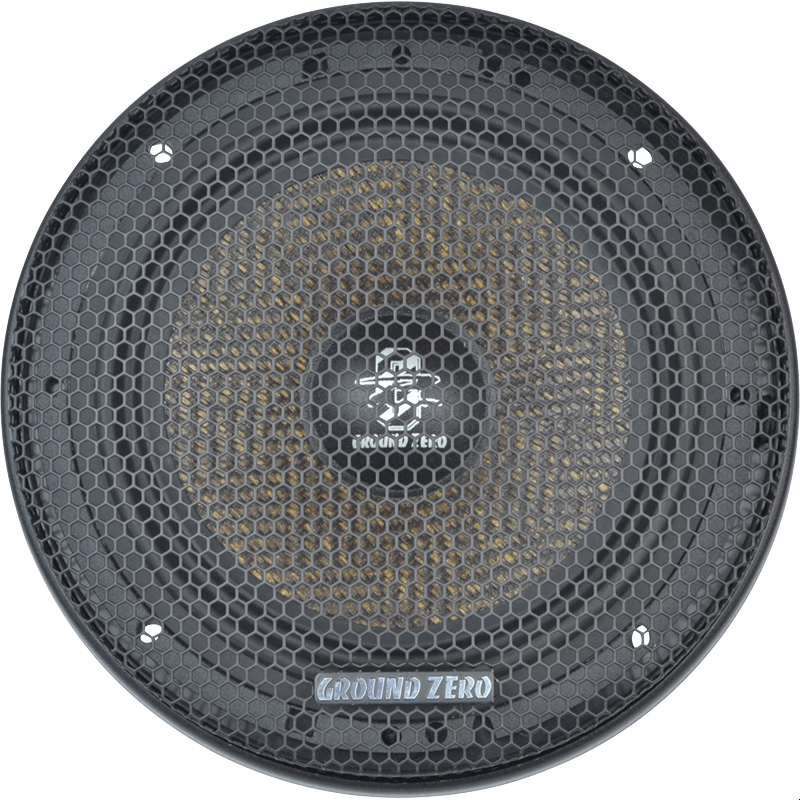

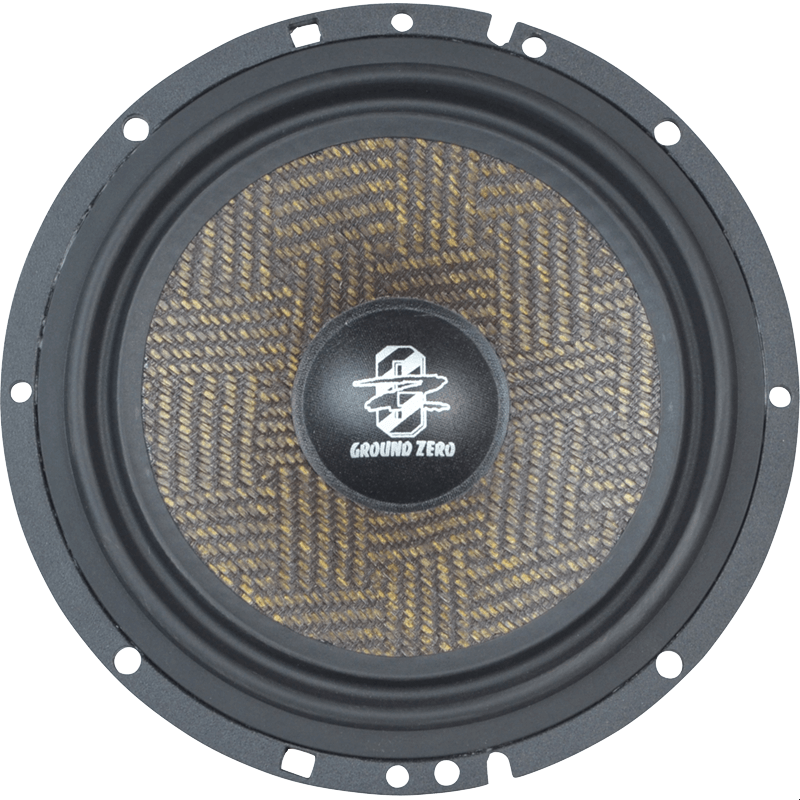

Диффузор низкочастотной головки композитный. Верхний слой выполнен из стеклопластика, нижний – из целлюлозы. Стеклопластик обеспечивает необходимую жёсткость, целлюлоза – достаточное демпфирование. Оригинальный S-образный подвес вместо традиционного «валика» обеспечивает линейный ход диффузора +/- 5 мм при  максимальном смещении 10 мм – завидные показатели для такого калибра.

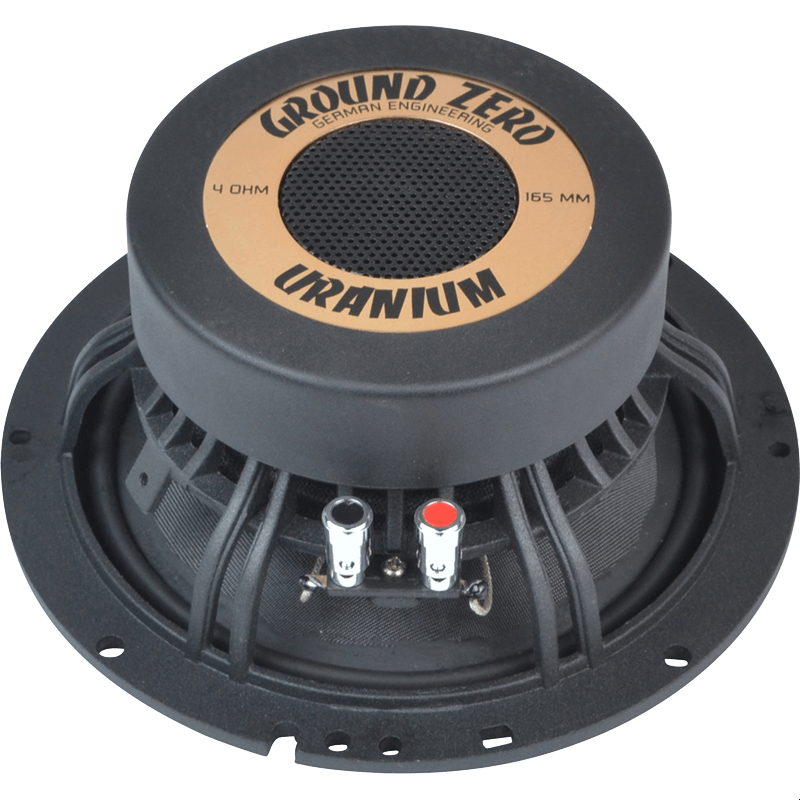

За исключением инновационного композитного диффузора с S-образным подвесом в остальном конструкция типовая. Текстильный  защитный колпачок с пропиткой закрывает звуковую катушку диаметром 31 мм. Мощная литая корзина несёт вентилируемую магнитную систему, ферритовый магнит диаметром 90 мм закрыт резиновым кожухом. Установочные размеры – по стандарту, фланец снабжён отверстиями на все случаи жизни

На фото «в профиль» хорошо видна звуковая катушка. Её выводы выполнены свободными гибкими проводниками, клеммы нажимные. Центрирующая шайба с прогрессивным гофром, открытые вентиляционные окна под ней обеспечивают хорошую циркуляцию воздуха и охлаждение катушки

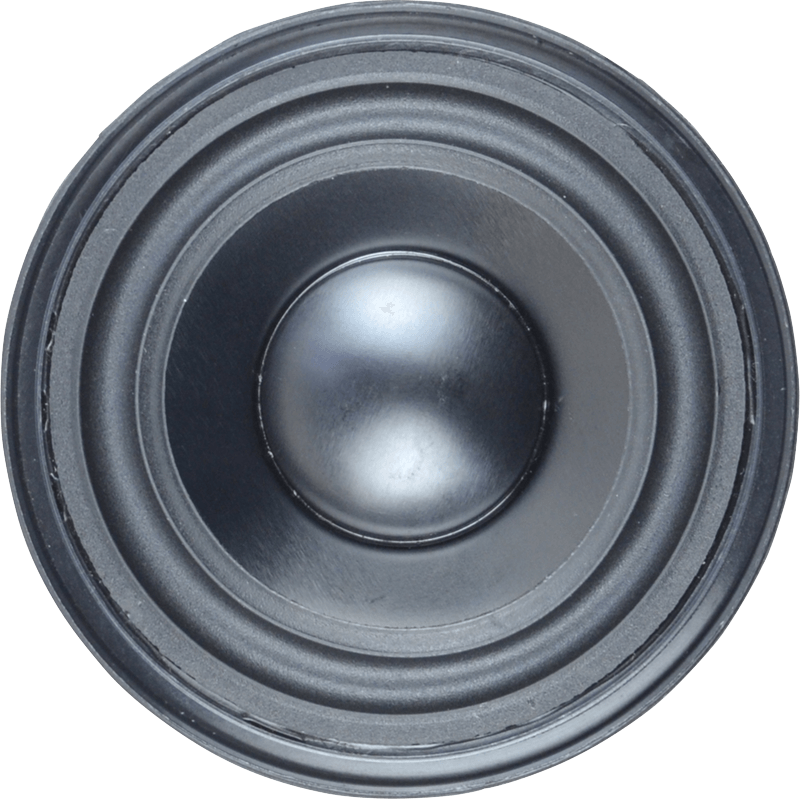

Диффузор среднечастотных динамиков – алюминиевый, анодирован в чёрный цвет. Настоящий Schwarze Aluminium. Необычный для среднечастотников материал позволил сделать подвижную систему необычайно лёгкой (всего 1,9 г) и расширить диапазон воспроизводимых частот в осевом направлении до 20 кГц. Обращённый подвес обеспечивает довольно большой для калибра 60 мм линейный ход диффузора +/- 1,5 мм, максимальное смещение достигает 4 мм.

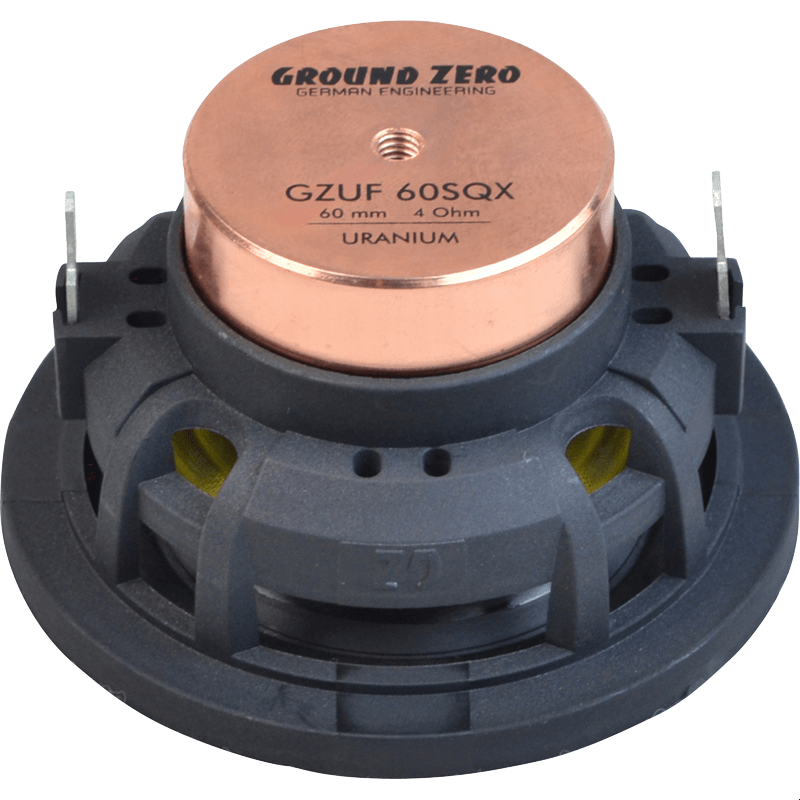

Диффузор алюминиевый, корзина из пластика (с виду похожего на алюминий), магнитная система неодимовая…

Подводящие проводники и здесь свободные, они подведены к клеммам-«лопаточкам»

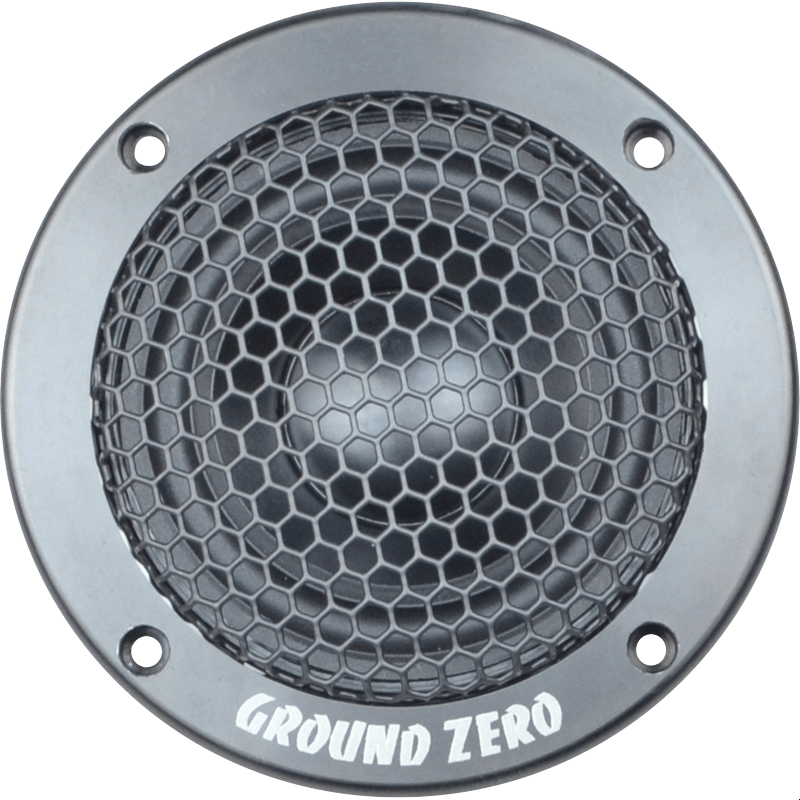

Твитер с неодимовой магнитной системой оснащён шёлковым куполом диаметром 25 мм без апертурных тел, акустических линз и прочих архитектурных излишеств

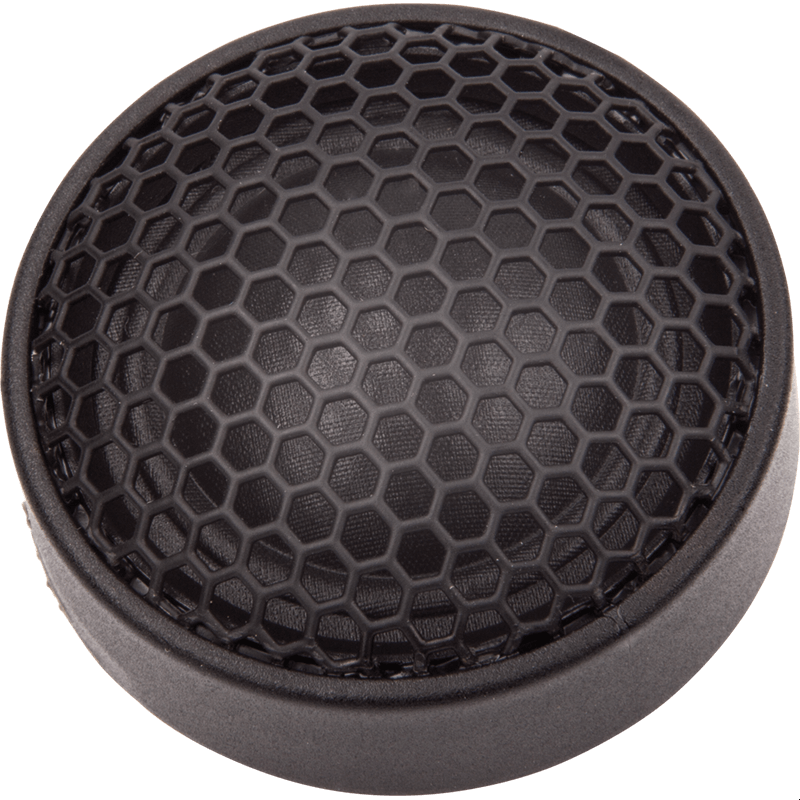

По сравнению с диаметром купола габариты пищалки не маленькие – солидный алюминиевый корпус (опять Schwarze Aluminium) и далеко отстоящая от купола защитная сетка с крупными ячейками

Пассивный кроссовер с частотой раздела 3 кГц унаследован от двухполосного комплекта и оснащён массой регулировок: уровень твитера, изменение его полярности, коррекция характеристики в области средних частот. Входы фильтров раздельные, допускают подключение по схеме bi-wiring или bi-amping – для этого нужно снять замыкающие перемычки. Разделение полос НЧ и СЧ-ВЧ подразумевается активное, и это правильно: схема 2,5 полосы – удачный компромисс между сложностью системы и удобством её регулировки. При компактном расположении твитера и среднечастотника (при таком калибре СЧ вероятность этого почти 100%) раздельная временная коррекция им не потребуется. А для низкочастотного динамика – потребуется, и пусть этим занимается звуковой процессор.  К тому же отсутствие пассивных компонентов между усилителем и НЧ-излучателем пойдёт только на пользу качеству звучания – лучше электрическое демпфирование и импульсные характеристики.

Несмотря на довольно сложную конструкцию с «воздушными» индуктивностями кроссовер довольно компактный, его габариты 142х86х43 мм. Что происходит при регулировках – скоро выясним

ИЗМЕРЕНИЯ

Исчерпывающие данные, сопровождающие акустику, отличаются точностью и, что особенно радует, хорошим совпадением заявки с действительностью. Не на 100%, так никогда не бывает – но отклонения минимальные, укладывающиеся в допуск.

Интересно, что чувствительность среднечастотника и пищалки оказалась выше заявленной. Подвижная система низкочастотника оказалась чуть легче, в результате немного выросла частота резонанса – но в пределах приличий. Полная добротность диффузорных динамиков оказалась в диапазоне 0,5-0,6 – это обещает хорошие импульсные характеристики.

Импеданс компонентов. НЧ и СЧ динамики комментариев не требуют. Кривая пищалки – требует. Во-первых, её импеданс сделали немного ниже 4 Ом (учтите масштаб графиков). Во-вторых, резонансная частота довольно низкая даже для относительно крупного излучателя

АЧХ мидбаса (пардон, в этом комплекте – уже низкочастотника) довольно гладкая вплоть до 2 кГц, с тенденцией к небольшому подъёму с ростом частоты. И даже направленность практически не выражена. Выше по частоте начинается «разброд и шатание» с пиками и провалами. Так что частота раздела должна быть не выше 3 кГц – и в двухполосной версии комплекта так оно и было. Из-за низкой полной добротности спад АЧХ начинается примерно со 150 Гц, но идёт достаточно плавно, граничная частота по уровню -6 дБ примерно 65 Гц

АЧХ среднечастотника в основном рабочем диапазоне настолько идеальна, что поначалу даже закрались сомнения в исправности измерительной аппаратуры. Вот что значит маленький, но гордый жёсткий диффузор, направленность излучения почти отсутствует. Всё же выше 3 кГц начинается лёгкая болтанка, хотя и не такая мощная, как у мидбаса низкочастотника. Поскольку частота резонанса оказалась ниже заявленной, нижнюю границу воспроизводимого диапазона можно, пожалуй, опустить даже до 200 Гц. Верхняя, с учётом направленности, может быть доведена и до 5 кГц при активном делении полос

АЧХ твитера «в гордом одиночестве» снята для очистки совести – чтобы материалы были в полном комплекте. Повышенная отдача сопровождается повышенной же неравномерностью АЧХ в области верхней середины. Но мы забыли про кроссовер, он приведёт всё в норму

Кстати, о кроссовере. Поскольку он изначально проектировался для двухполосного комплекта, то помимо регулировки уровня твитера в нём предусмотрены и дополнительные регулировки в области стыка полос – там, где начинала проявляться направленность мидбаса. Приведённые в инструкции графики иллюстрируют именно этот вариант, а нам облегчат дальнейшую работу – будем знать, какие именно графики оставить для публикации (снято их было столько, что не сосчитать – и для публикации выбраны только самые информативные).

Запоминаем: Norm/Soft – регулировка уровня твитера в области частоты раздела. High/Low – то же, только для среднечастотника (однако график приведён для мидбаса, и угловые характеристики – для него же). Уровень твитера – это уже просто и даже обыденно

АЧХ отдельных компонентов при работе с кроссовером интереса не представляют, они практически повторяют приведённые производителем. А вот для пары СЧ-ВЧ результаты уже будут иметь практическую пользу. Излучатели на стенде были установлены максимально близко друг к другу – так, как они с большой долей вероятности будут стоять в автомобиле на стойке лобового стекла.

С кроссовером АЧХ твитера стала горизонтальной и более гладкой, но внеполосное излучение в области 1-3 кГц всё же даёт о себе знать. При осевом положении твитера и максимуме коррекции СЧ на результирующей АЧХ появляется узкий провал в области раздела полос. Смена полярности меняет провал и горб местами, общая неравномерность даже увеличивается – поэтому АЧХ при настройке обязательно нужно контролировать в точке прослушивания

Действие аттенюатора СЧ заметнее всего на осевой АЧХ

С кроссовером угловые АЧХ твитера изменились мало. Отклонение до 30 градусов можно даже скомпенсировать аттенюатором, но всё же лучше направлять твитер в точку прослушивания

Теперь – про искажения. Они весьма низкие во всём диапазоне рабочих частот, этот факт стоит отметить.

ЛИЧНЫЙ ОПЫТ

Для прослушивания вместо традиционного домашнего пришлось привлечь четырёхканальный автомобильный усилитель. Частота раздела между НЧ и СЧ-ВЧ была установлена по рекомендациям производителя – около 300 Гц. Как и в конструкции (и параметрах) ключевым словом в этой акустике оказалось «аккуратность и точность». Или, если одним соловом, то знаменитый немецкий ordnung. Видно (точнее – слышно), что акустика оптимизировалась именно для автомобильных условий прослушивания.

Очень удачный тональный баланс, особенно при небольших углах отклонения от оси среднечастотника и направлении твитера на слушателя. При больших углах отклонения от оси тональный баланс в основном сохраняется, но верхние частоты смягчаются, это в попределённых пределах исправляется аттенюатором. Средний и верхний бас просто великолепны, да и нижний бас вполне уверенный. Среднечастотный диапазон аккуратный, тембры инструментов передаются весьма правдоподобно, налицо отменно разрешение и широкая полоса. Аттенюатор на ВЧ работает ожидаемым образом, а Hi/Low на СЧ – непривычно, оказывая влияние не на локальный, а на общий тональный баланс.

МЁД & ДЁГОТЬ

«Умеренность и аккуратность»: уже говорилось, но придётся повторить, ибо это так. Безупречно в инженерном смысле выполненная акустика показала очень точно выверенные характеристики компонентов, а как следствие – системы в целом. Разумеется, всё это произошло не случайно и не наугад. Нечасто сегодня акустика намеренно проектируется под беспроцессорный тракт или 2,5 полосы, а если и процессорный – то не для того, чтобы исправлять огрехи, а для того, чтобы не упустить нюансов.

Отличное звучание, простой и удобный монтаж. Более чем удачная система за адекватную сумму, к тому же её можно приобретать не целиком, а по компонентам.

Варианты:

• – GZUC 650SQX (двухполосный комплект GZUK 65SQX + GZUT 25SQX + кроссоверы)
• – GZUK 65SQX (пара НЧ динамиков)
•  – GZUF 60SQX (пара СЧ динамиков)
•  – GZUT 25SQX (пара ВЧ-динамиков)
